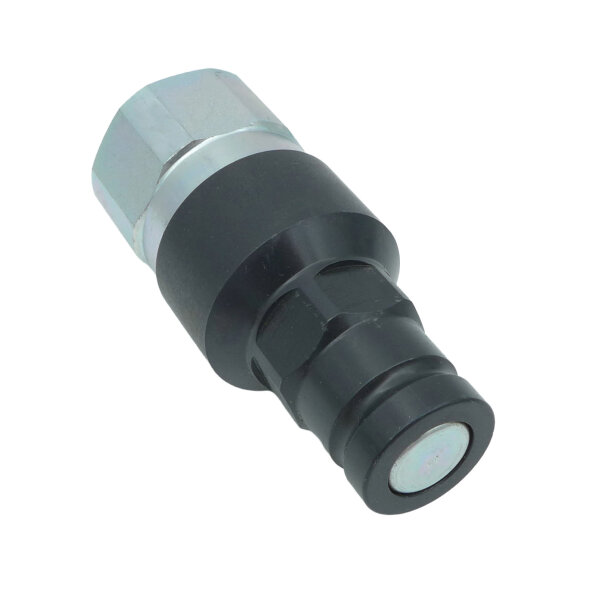

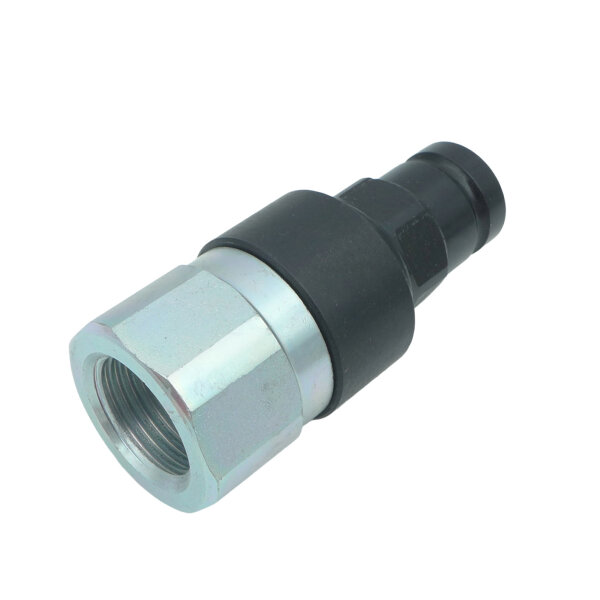

Flachdichtende Steckkupplungen - unter Druck kuppelbar
Maße siehe Detailzeichnungen + Tabelle unten
• Flachdichtende Kupplung, nahezu keine Leckage während des Kuppelvorgangs.
• Kuppeln durch einfaches Einstecken des Steckers.
• Material: Gehäuse aus Carbon Stahl, beschichtet.
• Dichtungen aus NBR und PTFE.
• nach ISO 16028
• Temperaturbereich -30°C bis max. 100°C.
• Unter Restdruck kuppelbar!
• Industriequalität!
Lieferumfang: 1Stück Hydraulikkupplung nach Auswahl
|
Variante
|
Baugröße
|
Innengewinde BSP
|
Betriebsdruck [bar]
|
Durchfluss (l/min)
|
ØE[mm]
|
ØA[mm]
|
|
Stecker
|
1
|
1/4“
|
300
|
18
|
|
16,1
|
|
Stecker
|
2
|
3/8“
|
350
|
45
|
|
19,7
|
|
Stecker
|
3
|
1/2“
|
350
|
75
|
|
24,5
|
|
Stecker
|
4A
|
3/4“
|
250
|
150
|
|
27
|
|
Stecker
|
4
|
1“
|
250
|
200
|
|
30
|
|
Muffe
|
1
|
1/4“
|
300
|
18
|
28
|
|
|
Muffe
|
2
|
3/8“
|
350
|
45
|
32
|
|
|
Muffe
|
3
|
1/2“
|
350
|
75
|
38
|
|
|
Muffe
|
4A
|
3/4“
|
250
|
150
|
42
|
|
|
Muffe
|
4
|
1“
|
250
|
200
|
48
|
|
Gewindetabelle:
|
Größe
Zoll-BSP
|
Ø Gewinde außen (mm)
|
Ø Gewinde innen (mm)
|
|
1/4 "
|
13,2
|
11,5
|
|
3/8 "
|
16,7
|
15,0
|
|
1/2 "
|
21,0
|
18,7
|
|
3/4 "
|
26,4
|
24,2
|
|
1 "
|
33,3
|
30,3
|
