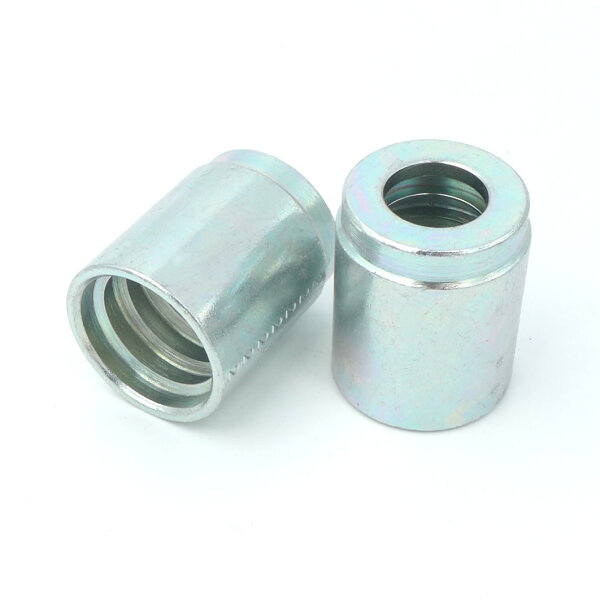

Pressfassungen für Hydraulikschläuche
|
|
Ø d [mm]
|
Ø D [mm]
|
Länge [mm]
|
|
DN06
|
16
|
22
|
29
|
|
DN08
|
17,4
|
24
|
30
|
|
DN10
|
19,7
|
26
|
32
|
|
DN12
|
22,8
|
30
|
34
|
Material: Stahl, galvanisch beschichtet.
Vom Hersteller empfohlene Pressmaße:
Schlauchtyp 1SN
DN06 - 16,6mm
DN08 - 18,5mm
DN10 - 20,3mm
DN12 – 23,8mm
Schlauchtyp 2SN
DN06 - 17,7mm
DN08 - 19,6mm
DN10 - 21,4mm
DN12 – 25,2mm
Schlauchtyp 2SC
DN06 - 16,6mm
DN08 - 18,5mm
DN10 - 20,3mm
DN12 – 23,8mm
Die angegebenen Pressmaße sind Richtwerte, die mit den Toleranzen der Schlauchdurchmesser und der Armaturen variieren. Art und Zustand der Presswerkzeuge haben maßgeblichen Einfluss auf das Verpressergebnis. Das tatsächliche Pressmaß ist durch geeignete Hilfsmittel (Prüfdorn) zu ermitteln. Haftungs- und Gewährleistungsansprüche jeglicher Art sind ausgeschlossen. Änderungen vorbehalten!
Abbildung ähnlich.
