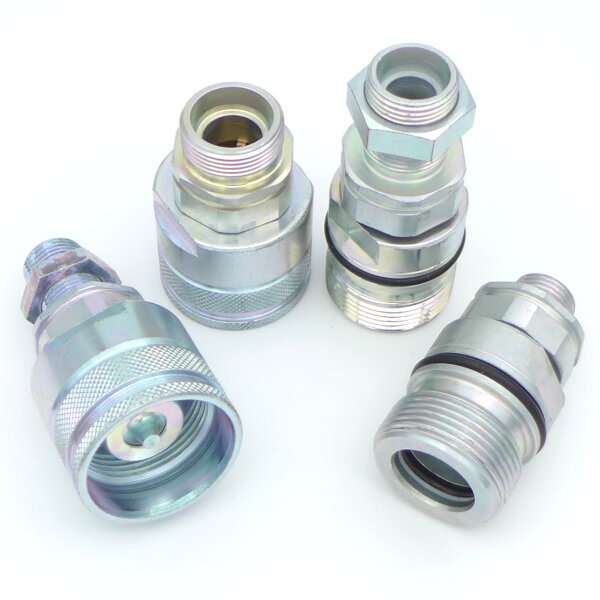

Schraubkupplung in verschiedenen Ausführungen
Hinweis: Dieses Angebot befindet sich aktuell im Aufbau, BG3 Kupplungen und Kupplungen mit BSP Innengewinde finden Sie aktuell noch in separaten Angeboten.
wählbar zwischen:

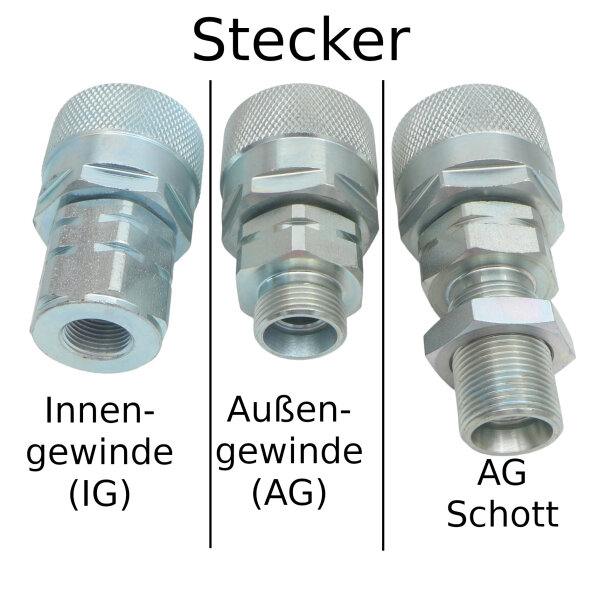

-Innengewinde (IG), Außengewinde (AG), Außengewinde (AG) Schott
-Baugröße BG1-BG6
-Stecker (männlich, Loshälfte) hat eine Überwurfmutter
-Muffe (weiblich, Festhälfte) hat Außengewinde
Schraubkupplungen sind für hohe Drücke und Druckimpulse ausgelegt. Das selbstsichernde Gewinde verhindert bei durch Vibrationen ein ungewolltes Lösen.
Für die Anwendung in der Landwirtschaft, Forstwirtschaft, Winterfahrzeuge, Industrie, Baumaschinen, Agrartechnik usw.
Kuppeln unter (Rest)Druck bis zu 50 bar auf beiden Seiten möglich.
Technische Daten:
BG1 nach ISO 14541 genormt
Betriebsdruck: max 450bar
H (mm): M24x2
Ø d (mm): 13
BG2 nach ISO 14541 genormt
Betriebsdruck: max 450bar
H (mm): M28x2
Ø d (mm): 17,5
BG3 nach ISO 14541 genormt
Betriebsdruck: max 400bar
H (mm): M36x2
Ø d (mm): 22
BG4 nach ISO 14541 genormt
Betriebsdruck: max 400bar
H (mm): M42x2
Ø d (mm): 28
BG6 nicht nach ISO 14541 genormt
Betriebsdruck: max 300bar
H (mm): M48x3
Ø d (mm): 35
|
Größe Zoll (BSP)
|
Ø Gewinde außen (mm)
|
Ø Gewinde innen (mm)
|
|
1/4 "
|
13,2
|
11,5
|
|
3/8 "
|
16,7
|
15,0
|
|
1/2 "
|
21,0
|
18,7
|
|
3/4 "
|
26,4
|
24,2
|
|
1 "
|
33,3
|
30,3
|
|
1 1/4 "
|
41,9
|
39,0
|
Oberflächenbehandlung: Carbonstahl, Chrom(VI)-frei beschichtet.
Passende Staubschutzkappen finden sie in unserem Shop.
Lieferumfang: Eine Schraubkupplung nach Auswahl.
Abbildung ähnlich.
Schnellkupplung, Kupplung, Bagger, Baumaschine, BG5
