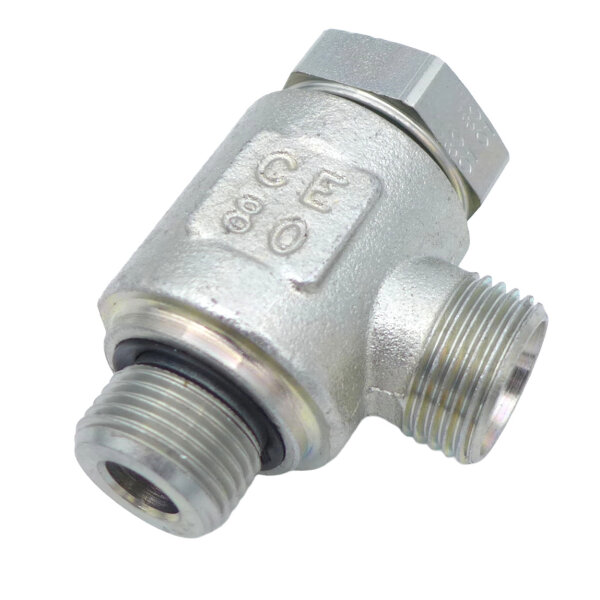

Hydraulik Schwenkverschraubung SWR (WH) leichte/schwere Baureihe BSPP-Einschraubgewinde
Bauart: Schwenkverschraubung Winkel 90°
Material: Stahl, galvanisch beschichtet
Hinweis: nach dem Festziehen lässt die Verschraubung sich nicht mehr schwenken, es ist keine Drehdurchführung.
Abbildung ähnlich.
|
Ausführung:
|
Rohr-anschluss
|
Rohr-anschluss-gewinde
|
Ein-schraub-gewinde
|
⌀Ein-schraub-
gewinde
|
Betriebs-druck
[bar]
|
Bauform
|
|
SWR06L-1/8"
|
6mm
|
M12x1,5
|
1/8“
|
9,73mm
|
315
|
Rund (gegossen)
|
|
SWR06L-1/4"
|
6mm
|
M12x1,5
|
1/4“
|
13,16mm
|
315
|
Eckig (gefräst)
|
|
SWR08L-1/4"
|
8mm
|
M14x1,5
|
1/4“
|
13,16mm
|
315
|
Rund (gegossen)
|
|
SWR10L-1/4"
|
10mm
|
M16x1,5
|
1/4“
|
13,16mm
|
315
|
Rund (gegossen)
|
|
SWR12L-1/4"
|
12mm
|
M18x1,5
|
1/4“
|
13,16mm
|
315
|
Eckig (gefräst)
|
|
SWR12L-3/8"
|
12mm
|
M18x1,5
|
3/8“
|
16,66mm
|
315
|
Rund (gegossen)
|
|
SWR12L-1/2"
|
12mm
|
M18x1,5
|
1/2“
|
20,96mm
|
315
|
Rund (gegossen)Rund (gegossen)Rund (gegossen) |
|
SWR15L-1/2"
|
15mm
|
M22x1,5
|
1/2“
|
20,96mm
|
315
|
Rund (gegossen)
|
|
SWR18L-1/2"
|
18mm
|
M26x1,5
|
1/2“
|
20,96mm
|
315
|
Rund (gegossen)
|
|
SWR-3/4"
|
22mm
|
M30x2
|
3/4“
|
26,44mm
|
160
|
Rund (gegossen)
|
|
SWR28L-1"
|
28mm
|
M36x2
|
1“
|
33,25mm
|
160
|
Rund (gegossen)
|
|
SWR35L-1.1/4"
|
35mm
|
M45x2
|
1.1/4“
|
41,91mm
|
160
|
Rund (gegossen)
|
zölliges, zöllig, Doppelnippel, Fitting, BSPP
